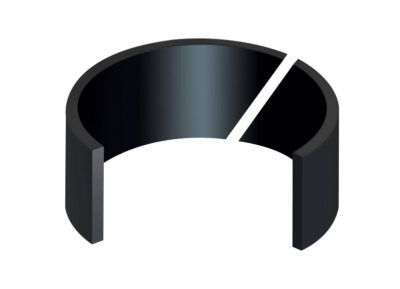

Bagues de guidage haute performance remplaçables pour les vérins.
Littérature et fiches techniques
18K
18K (Inch)
Bagues de guidage pour les applications hydrauliques et pneumatiques
- Avantages
- Paramètres
- Vue d'installation
| Nylon thermostabilisé, supporte la même charge que le bronze |
| Bagues remplaçables, empêchent le contact métal contre métal et prolongent la durée de vie de l’équipement |
| Réduction du déplacement radial, prolonge ainsi la durée de vie des joints |
| La conception fendue minimise le temps d’arrêt |
| Matériau** (désignation) | Plage de tailles* mm (po) | Température ˚C (˚F) | Résistance à la compression MPa (psi) ASTM D695 | Vitesse m/s (pieds/minute) | ||||||
| AWC660 Nylon chargé fibres de verre à 40 % | à 508 (to 20) | -40 ─ 250 (-40 ─ 250) |
158.8 (23000) | 1.25 (250) | ||||||
| Modèles 18K, système impérial | ||||||||||
| Section (S), po | Hauteur (H1), po | Plage de diamètres extérieurs, po | ||||||||
| 0.125 | 0.375 | 1 ─ 4 | ||||||||
| 0.125 | 0.500 | 1.5 ─ 6 | ||||||||
| 0.125 | 0.750 | 3.5 ─ 8 | ||||||||
| 0.125 | 1.000 | 4 ─ 20 | ||||||||
