Modèle haute performance à cartouche éprouvé pour l’étanchéité des poudres et des fluides visqueux.
Littérature et fiches techniques30KC

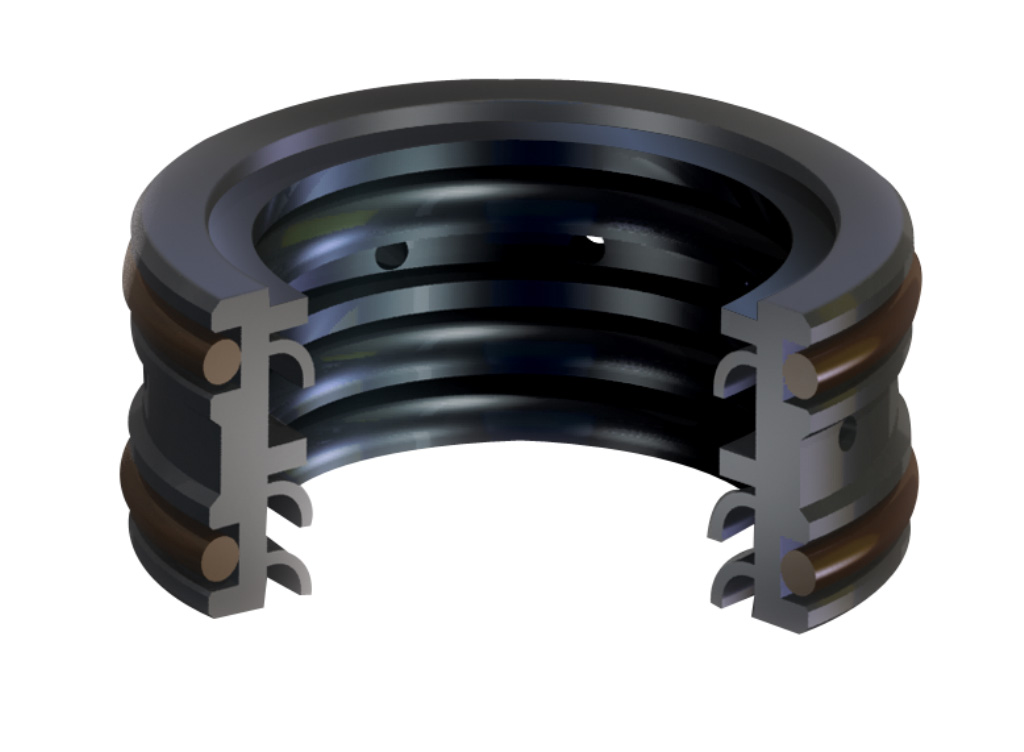

Joint pour fluides visqueux et poudres
- Avantages
- Paramètres
- Vue d'installation
| Meilleures performances que la tresse traditionnelle, étanchéité des fluides visqueux et des poudres sèches |
| Modèle à cartouche polyvalent facile à installer réduisant le temps d’arrêt |
| Améliore la performance du joint de compression, matériaux PTFE distincts |
| Cartouches sur mesure, aux dimensions de l’équipement |
| Matériau (combinaison) (adaptateurs/anneaux d’étanchéité) | Diamètre de l’arbre* mm (po) | Température ˚C (˚F) | Vitesse m/s (pieds/minute) | Pression MPa (psi) | Surface conjointe (Rockwell C) | Fini de la surface µm Ra (µ po) | Usage recommandé |
| AWC100 (PTFE) Polyamide |
25 ─ 200 (1 ─ 8) | -20 ─ 150 (-30 ─ 300) | jusqu’à 5 (984) | à 1 (150) | 45 | Dynamique 0.2 ─ 0.4 (8 ─ 16) Statique 0,4 à 0,8 (16 à 32) |
Excellent à sec Excellent à faible viscosité (<2 000 cp) Poudres, huile, résines, colles, peintures Pas d’eau ni de vapeur |
| AWC300 (PTFE) Molybdène et verre |
45 | Excellent à forte viscosité (>2000 cp) Bon à sec, dans l’eau et la vapeur |
|||||
| AWC400 (PTFE) Carbone et graphite |
55 | Excellent dans l’eau et la vapeur Bon à sec et à faible viscosité Poudres, asphalte, argile, boues |
|||||
| AWC510 Minéral (approuvé FDA) | 55 | Excellent à sec Bon dans l’eau et la vapeur Chocolats et sirops Pas de liquides pétroliers |
|||||
| * Veuillez contacter votre représentant Chesterton pour les tailles supérieures. | |||||||
| ** Joints toriques fluoroélastomère fournis (approuvés FDA avec l’AWC510) | |||||||
| *** *** Faux-rond à 0.15 mm (0.005 po) | |||||||
