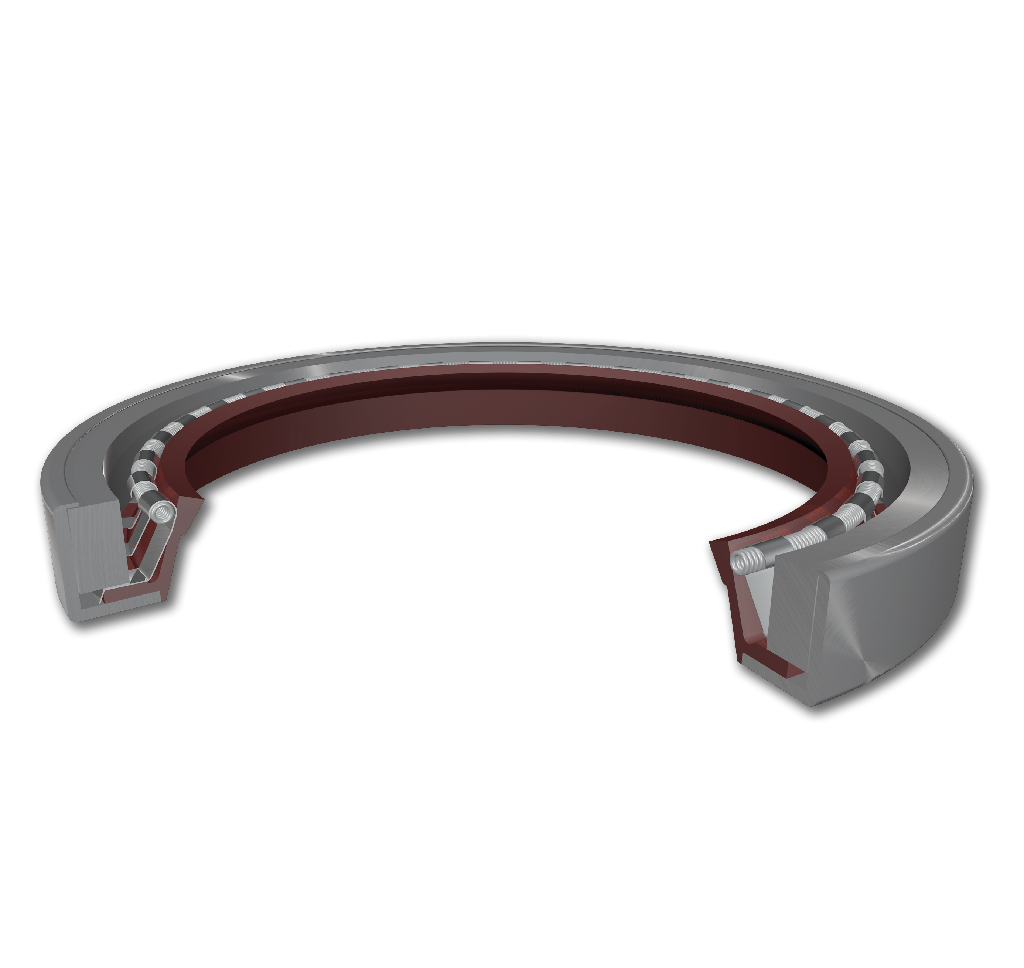

53K

Joint radial pour arbres

Conçu pour offrir une étanchéité durable et des solutions de protection supportant les vitesses élevées et les défauts d’alignement des grands rouleaux des industries lourdes.

Littérature et fiches techniques

53K.emea
53KHP.emea
53KL.emea
53KLHS.emea
53KLPT.emea
53KW.emea

  • Avantages
  • Paramètres
  • Vue d'installation
Système unique de pré-chargement de la lèvre avec un ressort jarretière/une bague élastique d’élasticité élevée
Joint à lèvre de conception spéciale avec un composé autolubrifié pour réduire le frottement
Capacité de compensation du faux-rond important de l’arbre
Maintient le film d’huile de lubrification sous la lèvre pour une durée de vie prolongée du joint
Elastomères NBR70+PTFE KM 70+PTFE
Matériau du boîtier métallique Fe-PO3 Fe-PO3
Matériau de la bague de remplissage en acier Fe37 Fe37
Matériau du support du ressort AISI 301 AISI 301
Matériaux du ressort jarretière AISI 316 AISI 316
Graisses lubrifiantes -20 °C/100 °C -20 °C/200 °C
Huiles minérales -20 °C/100 °C -20 °C/200 °C
Vitesse de la surface (m/s) 25 25 à 35
Pression technique (Mpa) 53K, 53KW, 53KL, 53KHS 53KLPT
53K, 53KW, 53KL, 53KHS 53KLPT		 0,05 0,05
Pression technique (Mpa) 53KHP 0,1 0,1
Plage de diam. ext. de mm (pouces)** 300 à 1 200 (12 à 47) 300 à 1 200 (12 à 47)
** Veuillez contacter votre représentant Chesterton pour d’autres tailles.
