Chargement dynamique des vannes

Un système technique d’étanchéité qui maintient l’efficacité opérationnelle et améliore la fiabilité, d’un arrêt planifié au suivant, en conformité avec les réglementations environnementales.

Un système technique d’étanchéité qui maintient l’efficacité opérationnelle et améliore la fiabilité, d’un arrêt planifié au suivant, en conformité avec les réglementations environnementales.

Littérature et fiches techniques

Style 1600
Style 5100
Style 5150
Style 5300

  • Avantages
  • Paramètres
  • Vue d'installation
Améliore la fiabilité des vannes critiques
Compense les perturbations de la pression du système, les vibrations et le cyclage thermique
Empêche les fuites par la limitation de l’effort sur le chapeau
Prolonge le temps moyen entre déposes (MTBR)
Réduit les coûts de maintenance
Garantit l’efficacité opérationnelle par réduction du frottement de la tige
Garantie Garantie de 5 ans (voir la garantie des émissions des vannes pour les conditions)
Informations techniques
Matériaux Tresse graphite matricée 5300 avec garniture graphite tressée renforcée de type Inconel® 1600, anneau de restriction en carbone, kits de ressorts d’étanchéité sous contrainte dynamique.
Limite de pression 317 bar g (4 600 psig)
Température Maximum 2 760 °C (5000 °F) maximum dans une atmosphère non-oxydante
430 °C (800 °F) dans une atmosphère oxydante
Minimum -240 °C (-400 °F)
Résistance chimique 0 ─ 14 sauf oléum, acide nitrique fumant, eau régale, fluor, acide chlorhydrique et acide fluorhydrique.
Applications Robinets-vannes de sectionnement et vannes motorisées/pneumatiques dans les industries de la production d’électricité, pétrochimique, du raffinage du pétrole et chimique, entre autres.
Les solutions d’étanchéité 5300 et 1600 de Chesterton valident l’essai au feu API 589

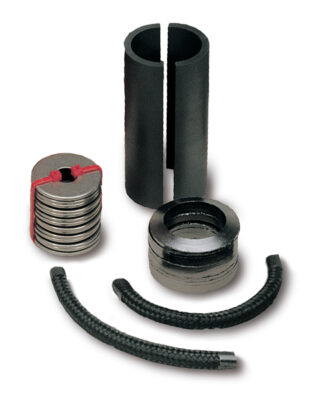

Composants
Ensembles d’étanchéité sous contrainte dynamique de type 5150 Ensemble de serrage dynamique 5150 qui en conjonction avec le couple appliqué augmente considérablement l'extension des boulons en raison de la déflexion des ressorts à disques. Les assemblages réduisent les fuites de la vanne dues aux cycles thermiques et à l'usure des garnitures
Bagues d’extrémité de type 1600 Tresse en graphite flexible renforcé de fil Inconel
Anneaux d’étanchéité de type 5300 Bague d'étanchéité en graphite carré de densité précise avec une charge de serrage minimale qui crée une étanchéité sans grandes valeurs de couple et de frottement. Le 5300 est doté d'un inhibiteur de corrosion pour prévenir les piqûres sur les tiges
Chemise en carbone de type 5100 Le 5100/5101 est une entretoise à 99% de carbone qui est utilisée pour moderniser les boîtes à garniture profondes afin de réduire le nombre de bagues à 5 dans une vanne. Il est fabriqué selon des tolérances hautement techniques et ne causera pas de rayures sur la tige de la vanne
