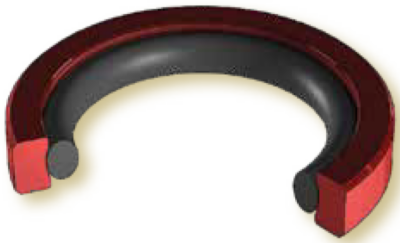

PCCS

Joints de piston

Système à deux composants hautes performances pour une étanchéité bidirectionnelle dans les applications hydrauliques et pneumatiques.

Littérature et fiches techniques

PCCS
PCCS1
PCCS2
PCCS3
PCCS4

  • Avantages
  • Paramètres
  • Vue d'installation
Le PTFE de deuxième génération et les polymères haute performance assurent une performance améliorée
Avec la conception en joint de compression, la force d’étanchéité augmente en même temps que la pression du système
Frottement considérablement réduit et effet « stick-slip » éliminé
Excellente résistance chimique et thermique
Matériau du chapeau (désignation) Plage de tailles* mm (po) Température ˚C (˚F) Pression MPa (psi) Vitesse m/s (pieds/minute) alternatif/tournant
**AWC800 (EU) jusqu’à 1400 (55) -50 ─ 85 (-60 ─ 185) 34.5 (5000) 0.85 (185)/0.5 (100)
**AWC860 (EU) jusqu’à 508 (20) -35 ─ 120 (-30 ─ 250) 34.5 (5000) 1.25 (250)/0.75 (150)
***AWC300 (PTFE chargé fibre de verre) jusqu’à 600 (24) -35 ─ 120 (-30 ─ 250) 34.5 (5000) 15 (3000)/5.0 (960)
***AWC400 (PTFE chargé carbone) jusqu’à 600 (24) -35 ─ 120 (-30 ─ 250) 34.5 (5000) 15 (3000)/5.0 (960)
***AWC500 (PTFE chargé bronze) jusqu’à 600 (24) -35 ─ 120 (-30 ─ 250) 34.5 (5000) 15 (3000)/5.0 (960)
Normes applicables : DIN/ISO 4725-1 et 4725-2
*Veuillez contacter votre représentant Chesterton pour les tailles supérieures.
**Ressort NBR
***Ressort FKM
