R22KE

Double composant energiser pour une meilleure stabilité

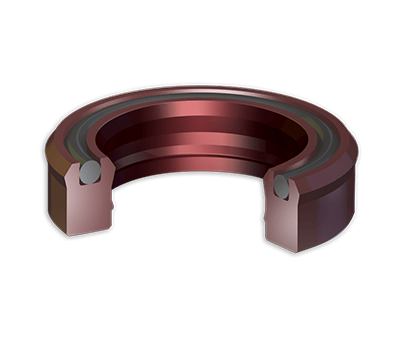

Un joint U-Cup designé pour verin simple effet avec un O-Ring pour augmenter la capacité de pre contrainte

Littérature et fiches techniques

R22KE
R22KEAER
R22KEAER1

  • Avantages
  • Paramètres
  • Vue d'installation
La conception en coupelle à simple effet garantit l’absence totale de fuites sur toute la plage de fonctionnement
O-ring de compression énergisant le joint et fournissant la stabilité à haute pression
La géométrie des lèvres stabilise le joint pour en empêcher la torsion et en simplifier l’installation
Solutions spécifiques aux applications, comprenant des bagues anti-extrusion, des ressorts et des modèles à lèvre dynamique/statique
Matériau (désignation) Plage de tailles* mm (po) Température ˚C (˚F) Pression MPa (psi) Vitesse m/s (pieds/minute)
AWC704 (FKM) 6 ─ 304.8 (1/4 ─ 12) -30 ─ 200 (-20 ─ 400) 34.5 (5000) 1.5 (300)
AWC800 (EU) 6 ─ 2540 (1/4 ─ 100) -50 ─ 85 (-60 ─ 185) 103.5 (15000) 1 (200)
AWC825 (EU) 6 ─ 2540 (1/4 ─ 100) -40 ─ 85 (-40 ─ 185) 52 (7500) 0,5 (100)
AWC830 (EU) 6 ─ 254 (1/4 ─ 10) -35 ─ 75 (-30 ─ 165) 52 (7500) 0.9 (185)
AWC860 (EU) 6 ─ 508 (1/4 ─ 20) -50 ─ 120 (-60 ─ 250) 103.5 (15000) 1.25 (250)
Applicable standards : DIN/ISO 5597, DIN/ISO 5597-1, DIN/ISO 7425-2
*Veuillez contacter votre représentant Chesterton pour les tailles supérieures.
